فایل اکسل نمودار کنترل فرآیند آماری (Control Chart) – نمودارهای X-bar ، R و S

فایل اکسل نمودار کنترل فرآیند آماری (Control Chart) * نمودارهای X-bar R و S، نمودار کنترل فرآیند آماری در مایکروسافت اکسل®

اگرچه ابزارهای نرم افزاری بسیاری برای کنترل فرآیند آماری (SPC) در دسترس هستند، بسیاری از مهندسان (و جسارتاً بگویم آماردانان؟) همچنان اغلب نمودارهای کنترل را در اکسل ایجاد می کنند. الگوی نمودار کنترل در این صفحه به عنوان یک ابزار طراحی شده است تا به شما کمک کند ببینید چه معادلاتی در تعیین محدوده های کنترل برای یک نمودار کنترل پایه شوهارت (Shewhart) به طور خاص نمودارهای X-bar، R و S نقش دارند. در ادامه اطلاعات بیشتری مربوط به ایجاد نمودارهای کنترل را مشاهده خواهید کرد.

نصب نیاز ندارد، ماکرو ندارد فقط یک صفحه ساده گسترده

این الگو شامل یک نمودار کنترل از پیش ساخته شده برای میانگین نمونه و دامنه (Range) یا میانگین نمونه و انحراف استاندارد (4 کاربرگ در یک) است. فقط داده های خود را اضافه کنید. محدوده های کنترل بر اساس داده هایی که وارد می کنید محاسبه می شوند.

قابلیت فرآیند (Cp, CPU, CPL, Cpk و % Yield) را برای محدوده های مشخصه داده شده ارزیابی کنید.

توجه: در نمودار کنترل X-bar & R، تعداد مشاهدات در هر نمونه (n) می تواند بین 2 تا 25 باشد. در نمودار X-bar & S، n باید بزرگتر از 4 باشد.





الگوی نمودار کنترل (Control Chart) و اهمیت آن در کنترل کیفیت آماری

نمودارهای کنترل، ابزارهای ضروری در کنترل کیفیت آماری (Statistical Process Control یا SPC) هستند که برای نظارت بر فرآیندها و اطمینان از پایداری و عملکرد بهینه آنها استفاده می شوند. این نمودارها به شناسایی تغییرات غیرطبیعی در فرآیند کمک می کنند و امکان انجام اقدامات اصلاحی به موقع را فراهم می آورند.

انواع نمودارهای کنترل پشتیبانی شده در این الگو:

1. نمودار X-Bar (میانگین نمونه ها):

برای ردیابی تغییرات در میانگین فرآیند در طول زمان

حساس به تغییرات میانگین فرآیند

مناسب برای داده های کمی پیوسته

2. نمودار R (دامنه نمونه ها):

برای نظارت بر تغییرپذیری فرآیند

نمایش دهنده اختلاف بین بزرگترین و کوچکترین مقدار در هر نمونه

برای نمونه های با اندازه کوچک (کمتر از ۸) مناسب است

3. نمودار S (انحراف استاندارد نمونه ها):

برای نظارت بر تغییرپذیری فرآیند

برای نمونه های با اندازه بزرگ (بیشتر از ۸) مناسب تر است

دقت بیشتری نسبت به نمودار R ارائه می دهد





مزایای استفاده از این الگوی اکسل:

سهولت استفاده: بدون نیاز به نرم افزارهای تخصصی و پرهزینه

انعطاف پذیری: امکان تنظیم پارامترها بر اساس نیازهای خاص

شفافیت: نمایش واضح فرمول ها و محاسبات استفاده شده

آموزشی: مناسب برای آموزش مفاهیم SPC به دانشجویان و کارآموزان

سازگاری: کاربرد آسان با نسخه های مختلف Microsoft Excel

کاربردهای عملی نمودارهای کنترل:

صنعت تولید: نظارت بر ابعاد قطعات تولیدی

خدمات بهداشتی: پیگیری شاخص های کیفیت خدمات درمانی

خدمات مالی: نظارت بر دقت تراکنش های بانکی

صنایع غذایی: کنترل کیفیت محصولات غذایی

خدمات لجستیک: نظارت بر زمان تحویل کالاها

نحوه تفسیر نمودارهای کنترل:

نقاط خارج از محدوده کنترل: نشان دهنده تغییرات خاص (Special Cause Variation)

الگوهای غیرتصادفی: وجود روند، تناوب یا الگوهای سیستماتیک

قانون هفت نقطه: هفت نقطه متوالی در یک سمت خط مرکز

قانون دو از سه نقطه: دو نقطه از سه نقطه متوالی در منطقه A

محدودیت ها و ملاحظات:

نیاز به داده های با توزیع نرمال یا تقریباً نرمال

اهمیت اندازه نمونه مناسب و روش نمونه گیری صحیح

نیاز به درک مفاهیم آماری برای تفسیر صحیح نتایج

لزوم بررسی مفروضات اساسی در استفاده از نمودارهای کنترل

این الگوی نمودار کنترل نه تنها یک ابزار عملی برای تحلیل داده هاست، بلکه یک منبع آموزشی ارزشمند برای درک مفاهیم اساسی کنترل کیفیت آماری محسوب می شود. با استفاده از این الگو، می توانید به سرعت و به راحتی فرآیندهای خود را نظارت کرده و تصمیمات مبتنی بر داده بگیرید.





برای کسب بهترین نتایج، توصیه می شود:

• داده های کافی جمع آوری کنید (حداقل ۲۰-۲۵ نمونه)
• از ثبات فرآیند در دوره جمع آوری داده اطمینان حاصل کنید
• نتایج را به طور منظم بررسی و به روز کنید
• از دانش آماری مناسب برای تفسیر نتایج بهره ببرید
• این ابزار می تواند نقطه شروعی عالی برای پیاده سازی سیستم کنترل کیفیت آماری در سازمان شما باشد.

لیست شیت ها

نسخه فارسی XbarR با نام XbarR FA و نسخه فارسی XbarS با نام XbarS FA و نسخه انگلیسی XbarR با نام XbarR EN و نسخه انگلیسی XbarS با نام XbarS EN

ایجاد یک نمودار کنترل

الگوی نمودار کنترل فوق برای رایج ترین انواع نمودارهای کنترل کاربرد دارد: نمودار X-Bar (رسم میانگین یک نمونه در طول زمان)، نمودار R (رسم دامنه یا ماکسیمم-مینیمم یک نمونه در طول زمان) و نمودار s (رسم انحراف استاندارد نمونه در طول زمان).

میدانم که در نهایت از من پرسیده خواهد شد که چگونه مقادیر d2 و d3 برای نمودارهای X-bar و R محاسبه شده اند. این عوامل به ترتیب میانگین و انحراف استاندارد آماره W = R/s هستند و در اکثر کتاب های متنی یا مراجع مربوط به نمودارهای کنترل به صورت جدول بندی شده یافت می شوند. W معمولاً به عنوان دامنه نسبی یا دامنه دانش آموزی studentized شناخته می شود و برای تخمین انحراف استاندارد فرآیند زمانی که فقط میانگین نمونه و دامنه مشخص هستند استفاده می شود.

نکات اضافه:

• این الگو به شما امکان می دهد بدون نیاز به نصب نرم افزارهای پیچیده، به سرعت داده های خود را تحلیل و نمودارهای کنترل حرفه ای ایجاد کنید.
• برای استفاده، تنها کافی است داده های خام خود را وارد کنید و نمودارها به طور خودکار به روز می شوند.
• این ابزار برای دانشجویان، مهندسان و تحلیلگرانی که با مفاهیم کنترل کیفیت آماری کار می کنند ایده آل است.
• توجه داشته باشید که دقت نتایج به دقت داده های ورودی وابسته است، بنابراین از وارد کردن داده های صحیح اطمینان حاصل کنید.

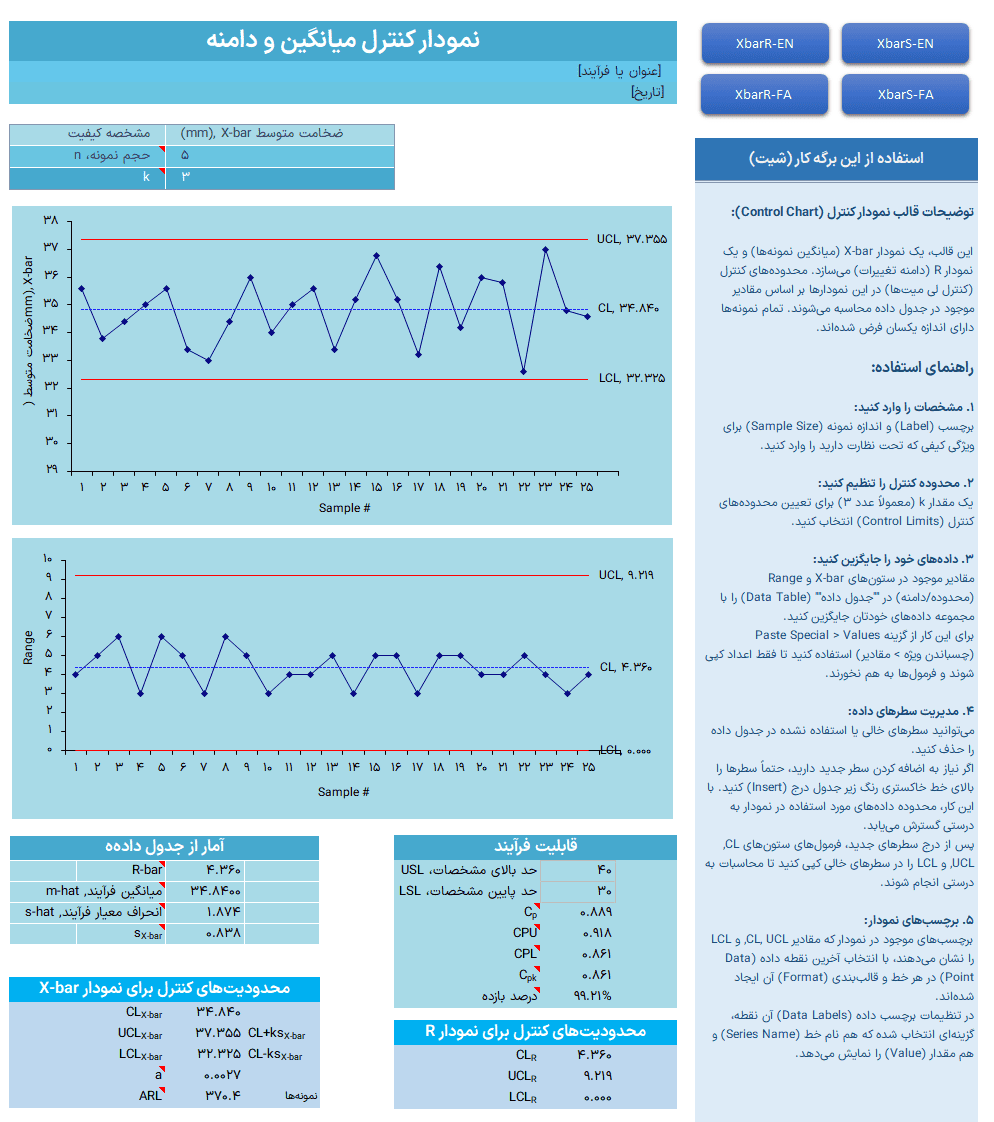

توضیحات قالب نمودار کنترل (Control Chart) XbarR

این قالب، یک نمودار X-bar (میانگین نمونه ها) و یک نمودار R (دامنه تغییرات) می سازد. محدوده های کنترل (کنترل لی میت ها) در این نمودارها بر اساس مقادیر موجود در جدول داده محاسبه می شوند. تمام نمونه ها دارای اندازه یکسان فرض شده اند.

راهنمای استفاده:

1. مشخصات را وارد کنید:

برچسب (Label) و اندازه نمونه (Sample Size) برای ویژگی کیفی که تحت نظارت دارید را وارد کنید.

2. محدوده کنترل را تنظیم کنید:

یک مقدار k (معمولاً عدد ۳) برای تعیین محدوده های کنترل (Control Limits) انتخاب کنید.

3. داده های خود را جایگزین کنید:

مقادیر موجود در ستون های X-bar و Range (محدوده/دامنه) در “جدول داده” (Data Table) را با مجموعه داده های خودتان جایگزین کنید.
برای این کار از گزینه Paste Special > Values (چسباندن ویژه > مقادیر) استفاده کنید تا فقط اعداد کپی شوند و فرمول ها به هم نخورند.

4. مدیریت سطرهای داده:

می توانید سطرهای خالی یا استفاده نشده در جدول داده را حذف کنید.

اگر نیاز به اضافه کردن سطر جدید دارید، حتماً سطرها را بالای خط خاکستری رنگ زیر جدول درج (Insert) کنید. با این کار، محدوده داده های مورد استفاده در نمودار به درستی گسترش می یابد.

پس از درج سطرهای جدید، فرمول های ستون های CL, UCL, و LCL را در سطرهای خالی کپی کنید تا محاسبات به درستی انجام شوند.

5. برچسب های نمودار:

برچسب های موجود در نمودار که مقادیر CL, UCL, و LCL را نشان می دهند، با انتخاب آخرین نقطه داده (Data Point) در هر خط و قالب بندی (Format) آن ایجاد شده اند.

در تنظیمات برچسب داده (Data Labels) آن نقطه، گزینه ای انتخاب شده که هم نام خط (Series Name) و هم مقدار (Value) را نمایش می دهد.”

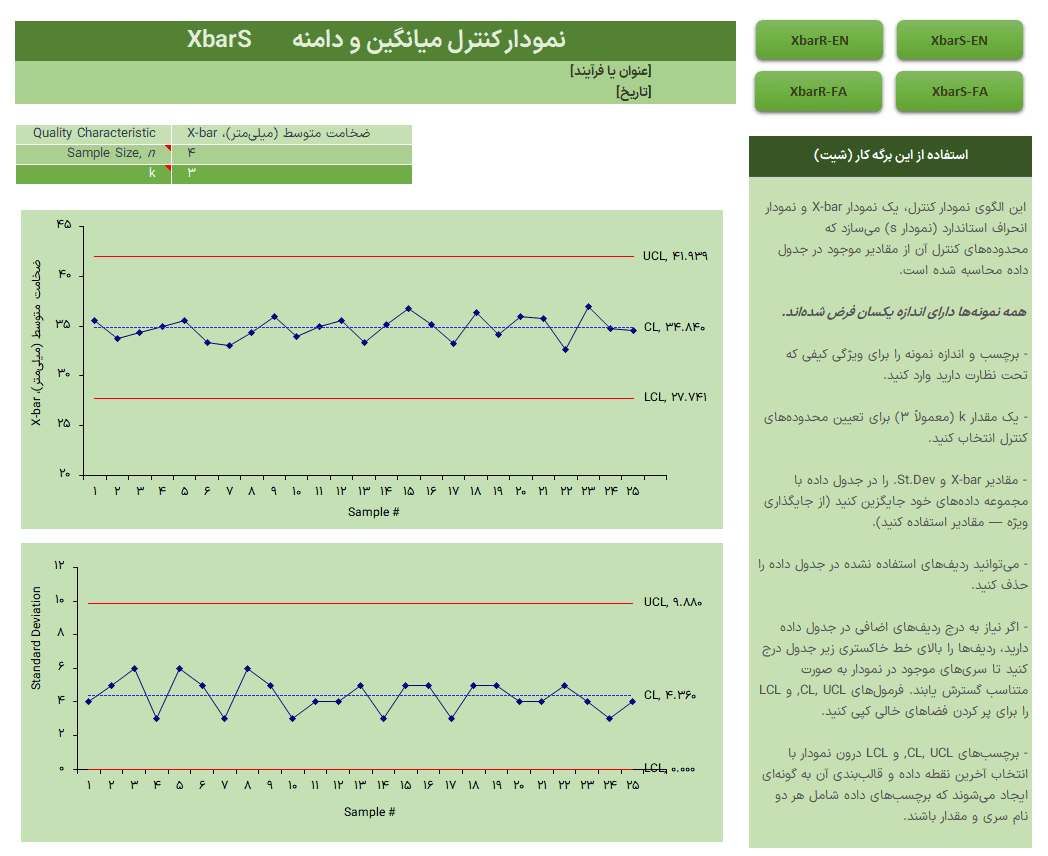

توضیحات قالب نمودار کنترل (Control Chart) XbarS

این الگوی نمودار کنترل، یک نمودار X-bar و نمودار انحراف استاندارد (نمودار s) می سازد که محدوده های کنترل آن از مقادیر موجود در جدول داده محاسبه شده است.

همه نمونه ها دارای اندازه یکسان فرض شده اند.

برچسب و اندازه نمونه را برای ویژگی کیفی که تحت نظارت دارید وارد کنید.

یک مقدار k (معمولاً 3) برای تعیین محدوده های کنترل انتخاب کنید.

مقادیر X-bar و St.Dev. را در جدول داده با مجموعه داده های خود جایگزین کنید (از جایگذاری ویژه — مقادیر استفاده کنید).

می توانید ردیف های استفاده نشده در جدول داده را حذف کنید.

اگر نیاز به درج ردیف های اضافی در جدول داده دارید، ردیف ها را بالای خط خاکستری زیر جدول درج کنید تا سری های موجود در نمودار به صورت متناسب گسترش یابند. فرمول های CL, UCL, و LCL را برای پر کردن فضاهای خالی کپی کنید.

برچسب های CL, UCL, و LCL درون نمودار با انتخاب آخرین نقطه داده و قالب بندی آن به گونه ای ایجاد می شوند که برچسب های داده شامل هر دو نام سری و مقدار باشند.
